Zdvojovač napětí

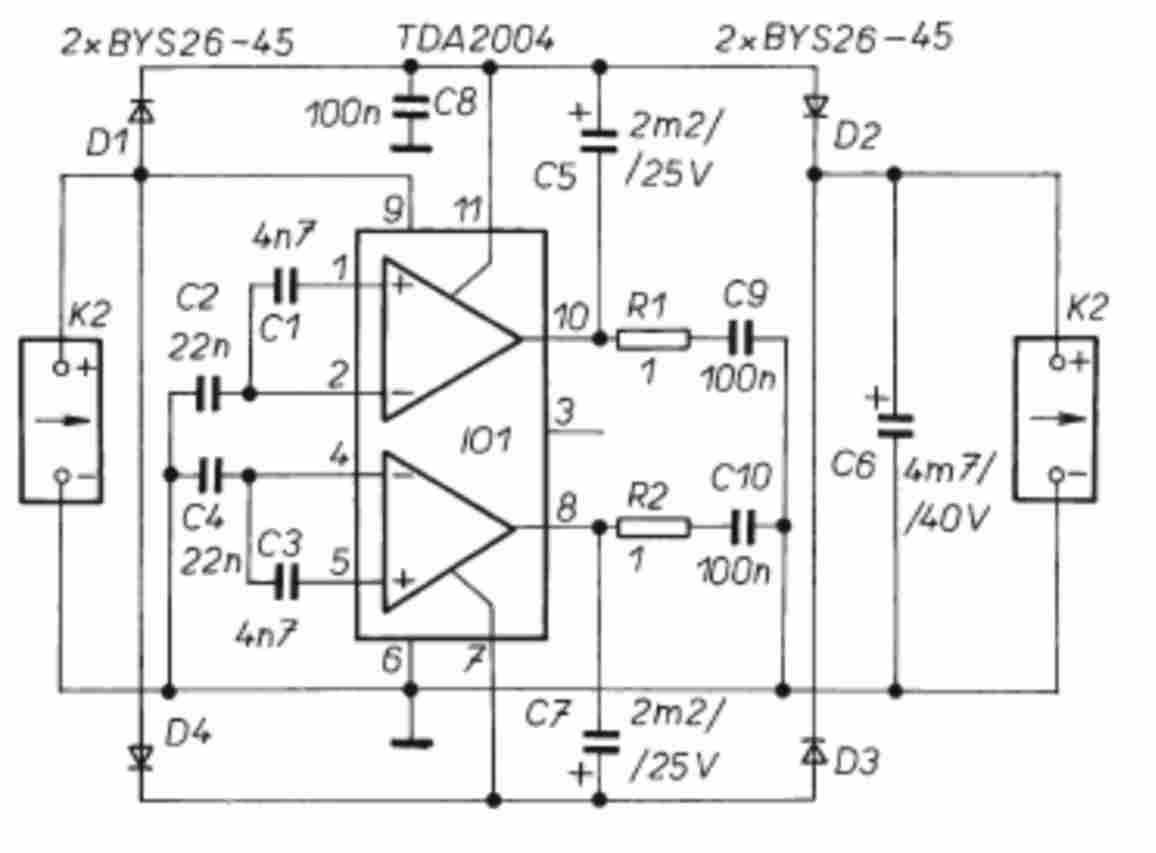

Měnič můžeme použít pro zvětšení napětí z olověného akumulátoru 6 nebo 12 V.
Při napájení z akumulátoru 12 V je výstupní napětí 24 V a zatěžovací proud může být 1 A.
Účinnost měniče je asi 80 %. Zde uvedené zapojení měniče používá jako
oscilátor i výkonový prvek obvod TDA2004, který je určen pro nízkofrekvenční
stereofonní zesilovače. Měniče jsou vlastně dva, protože obvod má dva kanály.
Jsou zapojeny paralelně, aby bylo možno odebírat z výstupu větší proud.
Obvod se rozkmitá zavedením zpětné vazby kondenzátory C1 až C4. Kmitočet měniče
je asi 5 kHz. Změnit jej můžete úpravou kapacit C1 až C4. Usměrňovací diody jsou typu
Schottky. Kromě uvedených BYS26-45 můžete použít i levnější 1N5822. Nevadí-li o něco menší
výstupní napětí, lze použít jakékoli rychlé diody, např. BY399. Integrovaný obvod dosti
zahřívá, při maximálním výstupním proudu 1 A je na něm ztráta asi 4 W. Opatříme jej proto
chladičem - ten by měl mít tepelný odpor menší než 5 K/W.
